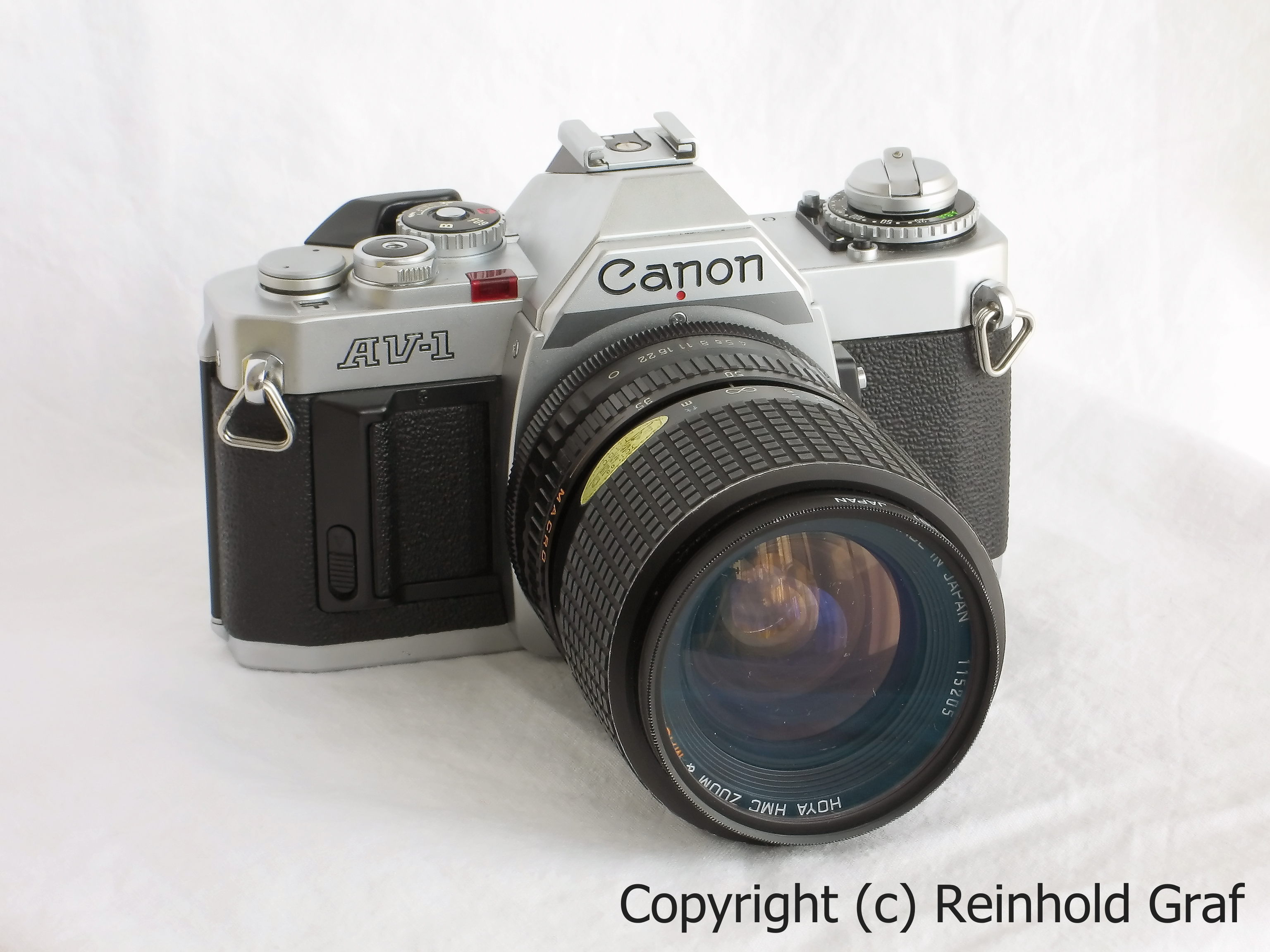

Canon AV-1
Canon AV-1
The Story Behind

Wieder ein gutes Stück aus der Familie.



Technische Daten

Hersteller Canon Inc., Japan
Preis ca. 400 EUR
Baujahr 1979
Kameratyp einäugige Kleinbild-Reflexkamera (ESR) mit elektronisch gesteuerter Belichtungsautomatik
Bildformat 24 x 36 mm
Geeignete Objektive Canon FD-Objektive (für Offenblenden-Belichtungsautomatik) und die meisten FL-Objektive (für Belichtungsautomatik mit Arbeitsblende)
Kamera-Anschluß Canon-Schnellbajonett
Sucher feststehender Dachkant-Prismensucher
Suchergesichtsfeld vertikal 92%, hotizontal 93% des effektiven Bildfeldes
Suchervergrößerung 0,87fach bei Unendlich-Einstellung mit Normalobjektiv 50 mm
Sucheranzeige Schnittbiledindikator, Mikroprismenring, Verschlußzeitenskala mit Meßnadel, rote Über- bzw. Unterbelichtungs-Warnfelder, Betterieprüfindex/Langzeitwarnung
Belichtungsautomatik mit fünf Stellungen: (A) für normale Zeitautomatik und Blitzautomatik mit Canon Speedlite 155A, 177A bzw. 133A, (60 Blitz) für Blitzaufnahmen mit anderen Blitzgeräten, (A Self) für automatische Selbstauslöseraufnahmen mit Blendenvorwahl und Selbstauslöseraufnahmen mit Canon Speedlite 155A, 177A, bzw. 133A, (Self Blitz) für Selbstauslöseraufnahmen mit anderen Blitzgeräten, (B) für Zeitaufnahmen
Verschluß elektronisch gesteuerter Vierachsen-Tuch-Schlitzverschluss
Auslöser elektromagnetischer Zweistufenschalter. Schaltet in der ersten Stufe das Meßwerk ein, führt in der zweiten zur Belichtung. Mit Feststeller und Drahtauslöserbuchse.
Beichtungsprüfung beim Antippen des Auslösers schwingt die Meßnadel über die Verschlußzeitenskala
Verschlußzeiten automatisch stufenlos gesteuert von 2 s bis 1/1000 s. Handeinstellung für B (Zeitaufnahmen) und X-Synchronzeit 1/60 s mit anderen Blitzgeräten als den Canon Speedlites 155A, 177A und 133A.
Filmempfindlichkeitseinstellung von 25-1600 ASA (15-33 DIN); mit Sperrknopf.
Meßsystem mittenbetonte Innenmessung mit Siliciumzelle.
Meßbereich von Lichtwert 1 (1s bei Blende 1,4) bis Lichtwert 18 (1/500 s bei Blende 22) mit 21-DIN-Film und FD-Objektiv 1:1,4/50 mm.
Belichtungskorrektur mit Gegenlichttaste um +1,5 Verschlußzeitenstufe
Schwingspiegel großer, stoßgedämpfter Schellrücklaufspiegel
Selbstauslöser elektronisch gesteuert, mit 10 s Vorlaufzeit. Einschaltung über Kamera-Auslöser. Rote Leuchtdiode zeigt leufende Vorlaufzeit an. Blinkfrequenz der Leuchtdiode erhöht sich 2 s vor Verschlußablauf. Ausschaltung ist durch Druck auf Batterieprüfknopf möglich.
Blitzsynchronisation bei 1/60 s- Bei Verwendung anderer Blitzgeräte als der Canon Speedlites 155A, 177A und 133A Wählknopfeinstellung (60 Blitz). Mittenkontakt im Zubehörschuh.
Blitzautomatik mit Canon Speedlites 155A, 177A und 133A. In Einstellung (A) des Wählknopfes erfolgt automatische Verschlußzeiteneinstellung von 1/60 s. Handeinstellung der Blende am Objektiv auf die am Blitz gewählte Programmblende.
Rückwand nicht abnehmbar. Durch Hochzeiehen des Rückspulknopfes zu öffnen.
Filmeinlegen mit Mehrzschlitzspule
Schnellschalthebel Aufzugswinkel 12°, Bereitschaftsstellung bei 30°. Filmtransport in mehreren Einzelschwüngen möglich. auf Wunsch automatischer Filmtransport mit Power Winder A (Zubehör)
Bildzählwerk vorwärtszählend, mit automatischer Rückstellung aus (S) beim Öffnen der Rückwand.
Filmrückspulung nach Druck auf Freilaufknopf mit Rückspulkurbel.
Spannungsquelle eine 6-Volt-Silberoxid-Batterie (UCAR/Eveready Nr. 544, JIS4G13, Mallory PX28) oder Alkali-Mangan-Batterie (UCAR/Eveready Nr. 537, Sony Eveready A544).
Batterieprüfung mit Prüfknopf und Meßnadel im Sucher.
Abmessungen 139 mm x 85 mm x 47,5 mm.
Gewicht

490 g (Gehäuse einschließlich Batterie)
670 g (mit FD 1:1,8/50 mm)
730 g (mit FD 1:1,4/50 mm)
